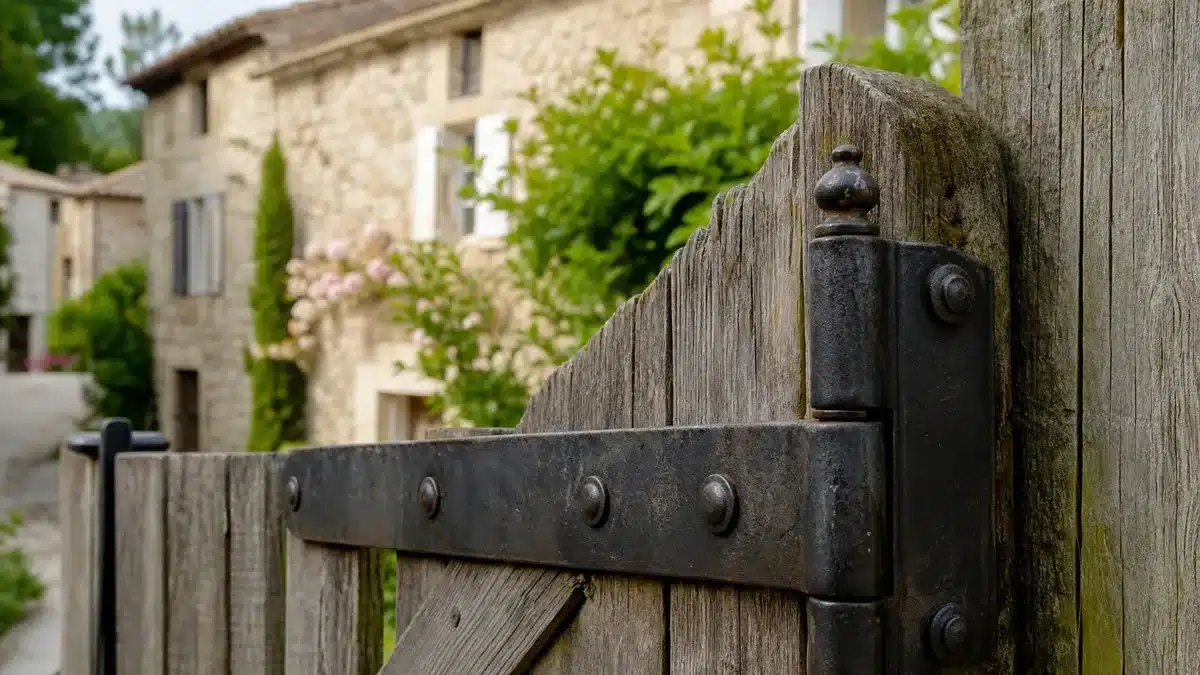

Choisir un gond pour portail lourd ne se résume pas à “prendre le plus costaud”. La charge admissible dépend du poids réel du vantail, de sa largeur (bras de levier), du nombre de gonds et du type de fixation. Voici comment dimensionner correctement, avec des repères normatifs, des exemples chiffrés et les fixations à privilégier.
Charge admissible : ce que disent les normes et comment l’appliquer à un portail
La norme européenne EN 1935 classe les charnières et paumelles selon une capacité de charge et un nombre de cycles (jusqu’à 200 000). Les grades 12, 13 et 14 correspondent aux usages lourds : 100 kg, 120 kg et 160 kg par porte testée, avec trois paumelles dans l’essai de référence. Pour un portail, on utilise ces grades comme référence de performance pour les gonds et paumelles équivalents, en visant au minimum un matériel de grade 13 ou 14 dès que le vantail dépasse 100 kg. En pratique, de nombreux gonds “portail” ne portent pas explicitement la mention EN 1935, mais leurs fiches techniques indiquent une charge admissible par gond ou par paire : c’est ce chiffre qu’il faut retenir en le confrontant à l’usage réel en extérieur.
Autre repère utile : la résistance à la corrosion EN 1670 classe les quincailleries du grade 1 à 5 selon des essais au brouillard salin. Pour un portail exposé, visez le grade 4 ou 5, ou un traitement équivalent (galvanisation à chaud, inox 316) afin que la performance mécanique reste stable dans le temps.
Calcul rapide de dimensionnement : poids, bras de levier, nombre de gonds
Trois paramètres pilotent la charge sur les gonds d’un portail lourd.
- Poids du vantail (W). Exemple : 180 kg pour un vantail acier de 1,70 m de large et 1,80 m de haut.
- Bras de levier (L) = largeur du vantail (axe des gonds à rive libre). Plus le vantail est large, plus le moment augmente.
- Nombre et entraxe des gonds (deux minimum, souvent trois pour les lourds). L’entraxe vertical accroît le bras résistant du couple et réduit la charge unitaire.
À l’arrêt, le moment statique M ≈ W × L. Si L = 0,85 m (moitié de 1,70 m, hypothèse de répartition), M ≈ 180 × 0,85 = 153 N·m (prendre 1770 N pour 180 kg × 0,85 m = 1505 N·m si on raisonne en N et non en kg). Ce moment est repris par l’écartement vertical des gonds. Plus l’entraxe entre le gond bas et le gond haut est grand, plus l’effort sur chaque gond diminue. Concrètement, ajouter un troisième gond intermédiaire peut faire chuter de 20 à 30 % la charge crête par point d’appui selon la géométrie du cadre.
En pratique pour un portail lourd :
- Deux gonds jusqu’à 120-140 kg si les gonds sont très dimensionnés et l’entraxe maximal.
- Trois gonds dès 150-200 kg, ou si le vantail est large (> 1,50 m), ou si exposition au vent marquée.
- Quatre points ponctuellement sur portails exceptionnels (très haut/bardés), avec réglages fins et pivot bas renforcé.
Appliquez un coefficient de sécurité ≥ 2 entre la charge admissible cumulée des gonds et le poids du vantail, pour intégrer les chocs, le vent en position ouverte et l’usure. Exemple : pour 180 kg, visez au moins 360 kg de capacité cumulée, soit trois gonds réglables à billes de 150 kg chacun (capacité ≥ 450 kg), ce qui reste confortable.
Dimensions usuelles des gonds pour portails lourds
Les dimensions ne sont pas normalisées au millimètre mais on retrouve des familles :
- Axes et pivots de 18 à 30 mm de diamètre pour les gonds lourds, parfois plus sur pivot bas.
- Platines 80 × 80 à 150 × 150 mm et plus, avec 4 à 8 perçages pour scellement chimique sur pilier béton ou maçonnerie.
- Longueur de tige à sceller 120 à 200 mm pour les gonds à queue filetée M16/M20 ou tige lisse à sceller.
- Course de réglage sur gonds réglables : ±5 à ±20 mm en hauteur et/ou en affleurement, utiles pour rattraper le jeu et les mouvements de piliers.
Sur portails très lourds, on privilégie des pivots bas à billes (ou rouleaux) prenant la charge verticale, et un gond haut de guidage absorbant surtout le cisaillement et limitant le flambage du cadre.
Types de fixation : souder, sceller, boulonner
Le type de fixation conditionne autant la tenue que le gond lui-même. Trois solutions dominent.
Gond soudé sur cadre et platine soudée ou chevillée sur pilier
Le standard des portails acier. Un pivot bas à souder avec bille ou cuvette trempée reprend la majeure partie du poids. Avantages : rigidité, absence de jeu initial, durée de vie élevée si graisseur présent. Exige toutefois une soudure pleine et un support sain. À prévoir : peinture/galva après soudure et contrôle d’alignement au montage.
Gond à sceller ou à tige filetée (M16/M20) avec scellement chimique
Indiqué pour piliers béton/brique. La tige s’ancre par résine dans la maçonnerie. Choisir une résine structurale (ETA) et respecter les longueurs d’ancrage, les distances aux arêtes et le temps de prise. Avantages : réglage fin, démontable. À surveiller : tenue en maçonnerie creuse, où il faut des tamis et des profondeurs adaptées.
Gonds réglables à billes ou sur roulements
Solution premium pour portails lourds et usage intensif. La butée à billes réduit le couple de frottement et stabilise la charge dans la durée. Bon choix si un moteur sera ajouté ou si l’exposition au vent est forte. Exige un entretien minimal (graissage) et un réglage périodique.
Matériaux et résistance à la corrosion : l’indispensable filtre “extérieur”
En extérieur, la corrosion dégrade rapidement la capacité portante si la protection est insuffisante. Référez-vous à EN 1670 et visez :
- Grade 4 pour milieux ruraux/urbains modérément corrosifs,
- Grade 5 pour zones littorales ou atmosphères agressives, ou optez pour de l’inox 316 et/ou de la galvanisation à chaud des pièces soudées.
Sur pièces soudées, réalisez un reprise anticorrosion soignée (métallisation, primaire zinc riche, peinture système ISO 12944 adaptée) afin d’éviter la “piqûre” localisée au droit des soudures qui finit par créer du jeu.
Répartition des gonds et réglages qui font la différence
Positionnez le pivot bas au plus près du seuil porteur pour réduire le bras de levier vertical, et éloignez au maximum le gond haut du bas pour augmenter l’entraxe. Sur portails lourds ou très larges, ajoutez un troisième gond au tiers inférieur, zone de fortes contraintes. Laissez un jeu de 10 à 15 mm au sol pour les tolérances et l’évacuation de l’eau.
Prévoyez des réglages d’aplomb dès l’installation : gonds à excentrique ou bagues de calage. Une mise à niveau précise au montage évite les efforts parasites qui consomment prématurément la marge de charge admissible.
Exemples chiffrés pour s’orienter rapidement
Cas 1. Vantail acier 120 kg, largeur 1,40 m, pilier béton sain. Objectif sécurité 2. Capacité cumulée visée ≥ 240 kg. Choix cohérent : 2 gonds réglables à billes 150 kg chacun (300 kg cumulés) fixés par platines M12 et scellement chimique, ou un pivot bas 200 kg + gond haut 120 kg. EN 1670 : grade 4 a minima.
Cas 2. Vantail acier 200 kg, largeur 1,70 m, exposition vent moyenne, motorisation prévue. Choix : pivot bas à billes 250-300 kg + deux gonds hauts 120-150 kg; ou trois gonds 150 kg si le fabricant dimensionne ainsi. EN 1670 grade 5 conseillé, graisseur obligatoire.
Cas 3. Portail bois bardé 160 kg, largeur 1,60 m, pilier en agglos creux. Choix : gonds à tige M20 avec tamis et résine structurale, profondeur ≥ 160 mm, trois points, rondelles larges. Éviter les chevilles nylon inadaptées aux charges dynamiques.
Points de contrôle avant achat
- Charge admissible par gond (ou par paire) et nombre de cycles communiqués par le fabricant. Viser l’équivalence des grades EN 1935 élevés pour les usages lourds.
- Corrosion EN 1670 : grade 4/5, matériau (acier galvanisé à chaud, inox 304/316), présence de graisseurs.
- Type de fixation compatible avec le support (béton, brique pleine/creuse, pierre, cadre acier), longueurs d’ancrage et distances aux bords.
- Réglage en hauteur/affleurant, possibilité de rattrapage du jeu.
- Compatibilité motorisation : efforts, butées, dégagement d’ouverture.
Installation et entretien : ce qui prolonge la durée de vie
Au montage, caler le vantail à sa hauteur finale avec des cales dures, puis présenter les gonds et pointer. Toujours contrôler les diagonales du cadre et l’axe des gonds avant soudures/serrage définitifs. En scellement chimique, respecter forage dépoussiéré, mélange correct et temps de prise selon la température. Après pose, graisser et vérifier la fermeture sans point dur.
Chaque année, nettoyer, regraisser, resserrer si nécessaire, et surveiller la prise de jeu et la corrosion. Un micro-réglage précoce coûte moins cher qu’un remplacement de gond usé ou d’un pilier fissuré.
À retenir : un “bon” gond pour portail lourd, c’est d’abord une capacité certifiée et durable (référence EN 1935/EN 1670), un ancrage dimensionné au support et des réglages qui maintiennent l’axe d’ouverture dans le temps. C’est ce trio qui évite l’affaissement, préserve la motorisation et vous épargne une reprise de maçonnerie.
Sources
Ministère de la Transition écologique (RPC Construction) : Portes et portails industriels, commerciaux et de garage. Norme de produit, caractéristiques de performance (EN 13241) : https://rpc-construction.ecologie.gouv.fr/portes-portails-industriels-commerciaux-garage-norme-produit-caracteristiques-performance
AFNOR. Norm’Info : NF EN 1670. Quincaillerie pour le bâtiment. Résistance à la corrosion. Exigences et méthodes d’essai : https://norminfo.afnor.org/consultation/nf-en-1670/quincaillerie-pour-le-batiment-resistance-a-la-corrosion-exigences-et-methodes-dessai/52010
Edwards Steel & Craig (extrait BS EN 1935:2002) : Single-axis hinges. Hinge grades and door mass table : https://edwardsteelandcraig.co.uk/wp-content/uploads/2019/05/BS-EN-1935.2002-Single-axis-hinges.pdf
