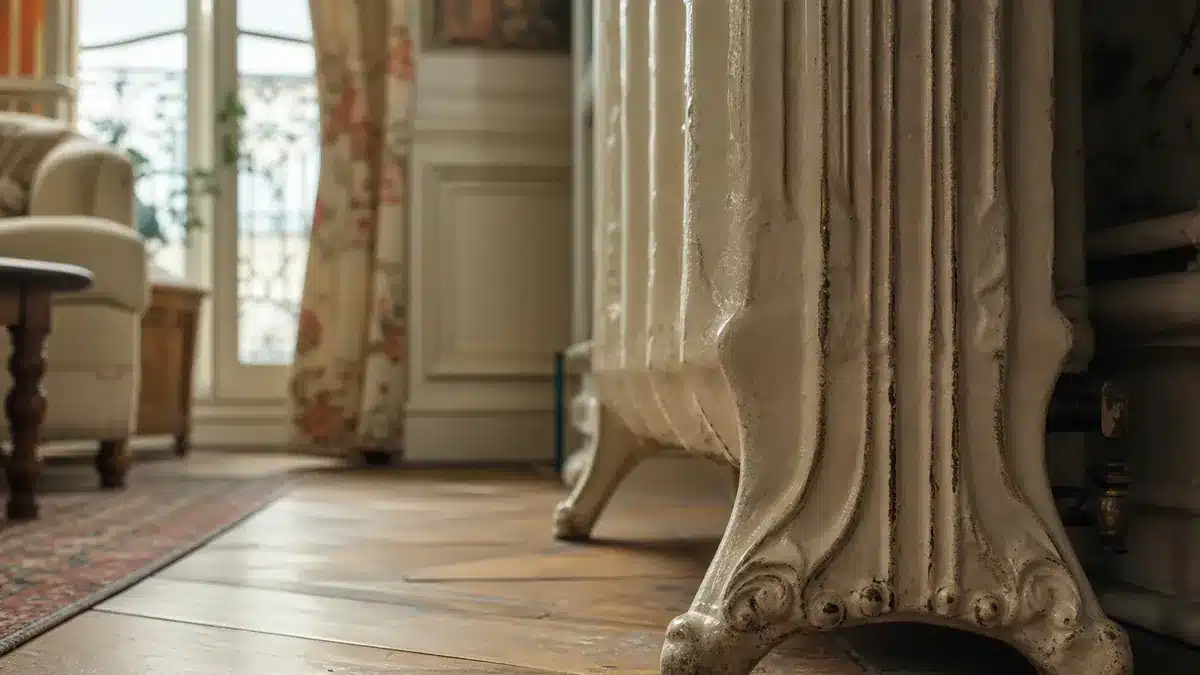

Le pied pour radiateur en fonte sert à reprendre une charge lourde en toute sécurité, à corriger les faux-niveaux et à éviter les efforts sur les tuyauteries. Les bons modèles existent, mais le choix dépend d’abord des dimensions réelles du radiateur et de son poids en charge. Voici comment sélectionner le bon pied, quelles cotes relever et comment dimensionner la stabilité selon le poids.
Identifier le bon type de pied selon le radiateur
Un radiateur en fonte peut être posé sur pieds, suspendu sur consoles murales, ou en appui mixte pied + consoles. En rénovation, l’appui par pieds est privilégié lorsqu’un mur ancien ne permet pas une reprise de charge fiable, ou lorsque le radiateur est très lourd. Des ateliers et fabricants proposent des pieds amovibles adaptés aux radiateurs à colonnes (2, 3, 4, 6 colonnes), avec références dédiées à la géométrie des éléments. Certains modèles sont réglables en hauteur pour rattraper quelques millimètres de niveau.
Les pieds dits « universels » conviennent rarement à tout le parc de radiateurs en fonte, car la forme des colonnes et l’entraxe varient selon les modèles et les époques. Mieux vaut choisir un pied référencé pour le nombre de colonnes et la hauteur de votre radiateur, ou issu d’un catalogue compatible par modèle. Un pied mal adapté peut glisser ou poinçonner le sol, générant un risque de basculement et de contraintes sur les canalisations.
Les dimensions à relever avant d’acheter
Mesurez d’abord la hauteur sous collecteur (du sol au dessous du collecteur bas), pour vérifier l’intervalle de réglage du pied. Relevez ensuite la profondeur du radiateur et le profil des colonnes (nombre de colonnes et galbe), car le berceau du pied doit épouser la forme des éléments sans point dur. Enfin, contrôlez la largeur disponible au sol et la surface d’appui du pied afin de répartir correctement la charge.
À titre indicatif, des pieds en fonte du commerce affichent une embase d’environ 95 mm de long et une plage de hauteur réglable d’environ 80 à 90 mm. Ces valeurs illustrent l’ordre de grandeur et doivent être mises en regard de votre cote sol‑collecteur et de la planéité du sol. Astuce : si le sol est irrégulier ou tendre (parquet ancien), prévoyez une semelle de répartition discrète sous l’embase.
Poids, eau et stabilité : calculer la charge réelle
La stabilité ne se dimensionne pas au seul poids « à vide » du radiateur. Il faut ajouter la masse d’eau contenue, qui peut représenter plusieurs kilos par élément. Les fiches techniques de radiateurs à colonnes donnent deux chiffres essentiels : poids d’un élément et contenance en eau par élément. Additionnés puis multipliés par le nombre d’éléments, ils donnent la charge totale en service.
Exemple concret : un radiateur fonte à 2 colonnes peut peser environ 3,1 kg par élément et contenir 0,56 l d’eau par élément. En ordre de marche, chaque élément « pèse » donc environ 3,1 kg + 0,56 kg = 3,66 kg. Un radiateur de 30 éléments approche 110 kg en charge. Des gammes patrimoniales plus massives affichent des poids unitaires supérieurs ; les fiches fabricants précisent ces valeurs pour chaque hauteur et nombre de colonnes. Ne sous-estimez jamais l’eau : 1 litre d’eau ≈ 1 kg.
Combien de pieds ? Répartition et seuils pratiques
Sur un radiateur posé au sol, deux pieds bien positionnés aux extrémités suffisent souvent jusqu’à des longueurs modérées. Au-delà d’environ 1,8 m de longueur ou pour des masses élevées, l’ajout d’un troisième pied central est recommandé pour limiter la flèche, stabiliser l’appui et soulager les piquages. Cette règle pratique est courante chez les spécialistes de la fonte et sécurise la tenue sur des planchers anciens.
Répartissez la charge en visant une distance égale entre les pieds et en les alignant sous des montants continus d’éléments, jamais sous un vide. Si le radiateur est repris par des consoles murales, les pieds servent d’anti-basculement et de calage : vérifiez que les consoles sont elles aussi dimensionnées pour la charge en service.
Modèles de pieds : amovibles, réglables, consoles et solutions mixtes
. Pieds amovibles en fonte : dédiés aux radiateurs à colonnes, disponibles pour 2, 3, 4, 6 colonnes, avec berceau profilé. Avantages : robustesse, esthétique harmonieuse, contact doux sur la fonte. À privilégier sur radiateurs lourds ou murs fragiles.
. Pieds réglables : ajoutent une vis de réglage ou une cale pour compenser un dénivelé de quelques millimètres. Vérifiez la plage de réglage compatible avec la hauteur sous collecteur.
. Consoles murales renforcées : utiles pour dégager le sol ou en complément des pieds. Les fabricants indiquent des valeurs de charge et des classes d’exigence pour les supports. Respectez les prescriptions de pose et la nature du support mural.
. Appui mixte pied + consoles : souvent le meilleur compromis en réemploi ou en surdimensionné, car il cumule reprise de charge au sol et anti-basculement au mur.
Compatibilité : pourquoi « universel » rime rarement avec « sûr »
Chaque pied vise une combinaison précise hauteur/nombre de colonnes. Les ateliers spécialisés publient des tableaux de compatibilité par références de radiateurs et par dimensions de pied. Cette granularité évite les jeux excessifs ou les points durs sur les colonnes. Méfiez-vous des termes génériques : validez toujours la hauteur réelle, la profondeur et la géométrie des colonnes avant commande.
Normes et bonnes pratiques de pose
Les radiateurs à eau chaude relèvent de la norme harmonisée EN 442 pour les spécifications et performances du produit. Les supports de fixation et la documentation d’installation doivent être cohérents avec cette normalisation et avec les exigences de marquage et d’informations techniques du fabricant. En pratique, cela se traduit par des notices de pose, des classes d’exigence et des valeurs de charge indiquées pour chaque support.
En rénovation, respectez les points suivants : sol plan et résistant, appui sans contrainte sur les colonnes (pas de pincement), rattrapage du niveau par la partie réglable du pied, et serrage des consoles dans un support mural apte à reprendre la charge. Avant remise en eau, vérifiez la stabilité par une légère sollicitation horizontale du radiateur ; il ne doit ni osciller ni marquer le sol.
Exemples guidés de dimensionnement
1) Radiateur 2 colonnes de 30 éléments
Données typiques : 3,1 kg/él. et 0,56 l/él. en eau. Charge unitaire ≈ 3,66 kg ; charge totale ≈ 110 kg. Longueur estimée selon le pas d’élément d’environ 65 mm : 30 × 65 mm ≈ 1,95 m. Recommandation : trois pieds (extrémités + centre), embase ≥ 90 mm et appui sur sol rigide ou semelle bois dur.
2) Radiateur patrimonial 4 colonnes, 20 éléments
Données fabricants : poids/élément plus élevé. À 6 kg/él. fictifs et 0,8 l/él., charge unitaire ≈ 6,8 kg ; charge totale ≈ 136 kg. Longueur variable selon le pas. Recommandation : deux pieds espacés au maximum et, si longueur > 1,8 m, ajouter un pied central. Consoles murales si mur porteur en bon état.
Check‑list avant commande
- Mesurer hauteur sol‑collecteur, nombre de colonnes, profondeur et longueur.
- Calculer la charge en service : poids à vide + eau.
- Vérifier plage de réglage en hauteur et largeur d’embase du pied.
- Prévoir 3 pieds au‑delà d’environ 1,8 m ou pour charges élevées.
- Confirmer la compatibilité du berceau avec le profil de vos colonnes.
- Si doute sur le mur, passer en appui mixte pied + consoles.
En résumé, le bon pied pour radiateur en fonte se choisit comme un support structurel : à partir des cotes réelles et de la charge en eau, puis en privilégiant des modèles référencés par nombre de colonnes et hauteur. Cette méthode évite les mauvaises surprises et prolonge la vie du radiateur comme du réseau.
Sources
Ministère de la Transition écologique (RPC Construction) : Radiateurs et convecteurs. Partie 1 : Spécifications et exigences techniques : https://rpc-construction.ecologie.gouv.fr/radiateurs-convecteurs-partie-1-specifications-exigences-techniques
AFNOR Éditions : NF EN 442‑1 Radiateurs et convecteurs. Partie 1 : Spécifications et exigences techniques : https://www.boutique.afnor.org/fr-fr/norme/nf-en-4421/radiateurs-et-convecteurs-partie-1-specifications-et-exigences-techniques/fa179258/58180
Atelier Frédéric Matt : Pied pour radiateur en fonte. Modèles et compatibilités : https://www.fredericmatt.com/accessoire/pied-radiateur
Atelier Frédéric Matt : Référentiel des radiateurs en fonte français (dimensions, puissances, compatibilités) : https://www.fredericmatt.com/referentiel-radiateurs-fonte
SMTA : Radiateurs en fonte HERITAGE. Dimensions et poids par élément : https://www.societe-smta.fr/web/content/SMTA_FONTE.pdf
Groupe MB (Savane) : Données par élément (poids et contenance en eau) et option pied amovible : https://groupe-mb.scene7.com/is/content/groupemb/pied
Leroy Merlin : Pied en fonte pour radiateur fonte, dimensions d’embase et de réglage : https://www.leroymerlin.fr/produits/pied-en-fonte-pour-radiateur-fonte-82839604.html
